Монтаж и сборка панельных ограждений

Монтаж панельного ограждения Техна Класик.

Крепление панели заграждения к опорам производится фиксаторами на винтах М6.

Крепление фиксаторами производится в соответствии с рисунком.

Количество фиксаторов на опоре зависит от высоты заграждения и равно количеству отверстий в опоре.

Места крепления фиксаторов винтами на опорах определены резьбовыми втулками.

Монтаж опор может производиться путем бетонирования заглубленных опор в пробуренные скважины в грунте или путем установки на бетонное основание с помощью сборных или приваренных оснований на анкерных болтах.

Крепление панелей заграждения Класик к опорам с помощью фиксаторов.

Монтаж опор путем бетонирования.

Скважины для устройства фундаментов осуществлять методом бурения диаметром не менее 300 мм и на глубину не менее величины промерзания грунта. Для производства работ используется бур шнековый (ручной, мотобур, буровая на базе трактора или бурильно-крановая машина на базе экскаватора-погрузчика).

Основание пробуренной скважины должно быть засыпано песчаной смесью толщиной 100 мм.

По внешней стороне пробуренной скважины на всю глубину прокладывается гидроизоляционное покрытие.

По диаметру скважины устанавливается армированная не оцинкованная сетка диаметром 2 мм с ячейкой 50х50 мм.

Для армирования фундамента использовать арматуру - 4 армированных рифленых прутка диаметром 12 мм (ГОСТ 5781-82), собранных в каркас с помощью проволоки диаметром 6 мм. Каркас закладывается на всю высоту фундамента. Каркасы изготавливаются с помощью сварки или вязки проволокой. Допускается монтировать каркасы скрепляя их между собой вязальной проволокой диаметром не менее 1,2 мм.

Общий вид фундамента под опору заграждения показан на рисунке ниже.

Величина h (заглубление опоры) 450…800 мм зависит от высоты ограждения, характеристик грунта и глубины промерзания (800…1500 мм).

Выставить по уровню нивелиром (тахеометром) доски-подкладки на обе стороны предполагаемого места установки секции ограждения.

Установить секцию заграждения вертикально на доски-подкладки. Далее установить опору вертикально в скважины (придерживая с внутренней стороны) и закрепить фиксаторами соединяя две смежные панели. Выровнять в вертикальной и горизонтальной плоскости с помощью строительного уровня. Проверить линию опор по натянутому шнуру с внутренней стороны заграждения.

Данная конструкция закрепляется в выверенном положении с помощью досок-распорок и досок подкладок. Опора при монтаже располагается строго по центру скважины.

Количество фиксирующих и крепёжных элементов на соединительные узлы и их расположение должно строго соответствовать технической документации на данный вид заграждения.

В скважину заливается бетонная смесь.

Для бетонирования фундаментов необходимо использовать бетонную смесь классом по прочности на сжатие не ниже В15.

В обводненных, песчаных, и других неустойчивых грунтах бетонирование опор должно производиться не позднее 8 часов после окончания бурения, а в устойчивых грунтах - не позднее 24 часов (СНиП 3.02.01-87 "Земляные сооружения, основания, фундаменты", пункт 11.26).

Монтаж опор с основанием

Монтаж опор осуществляется на предварительно залитое бетонное основание (фундамент) в соответствии с монтажными чертежами. В случае, когда фундамент уже существует до монтажа заграждения, производится разметка и сверление отверстий буром в фундаменте непосредственно по фланцу.

Далее крепление опоры с основанием осуществляется с помощью анкерного болта. Крепление опоры к бетону разделяются на сборное и приваренное основание.

Во избежание попадания внутрь опор заграждения осадков, в верхний торец опор установить заглушки.

Монтаж дополнительных принадлежностей (средств безопасности) на опоры.

Монтаж козырька (Г- и Y-образных наконечников).

Верхнее дополнительное заграждение осуществляется установкой на опорах Г-образного или Y-образного наконечника. Монтаж Г-образного и Y-образного наконечника на опорах производится в соответствии с монтажными чертежами с помощью крепежа, идущего в комплекте:

В наконечнике Г-образного типа впрессованы резьбовые втулки для крепления панелей, 3-х рядов колючей проволоки, ПББ и других дополнительных средств безопасности. В наконечнике Y-образного типа впрессованы резьбовые втулки для крепления панелей, 6-ти рядов колючей проволоки, ПББ, СББ и других дополнительных средств безопасности.

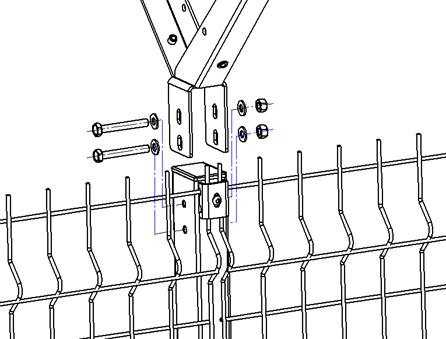

Схема установки наконечников на опоры показана.

Для предотвращения деформации крайних (угловых) наконечников при натяжке проволоки натяжителем рекомендуется натянуть трос в качестве раскоса см. рис. 10 ниже.

Демонтаж изделия

При демонтаже изделия необходимо соблюдать все меры безопасности, указанные в настоящей Инструкции. Демонтаж изделия производится в обратной последовательности относительно порядка монтажа:

• отсоединение и снятие ПББ и СББ с наконечников опор и сворачивание их в бухты;
• демонтаж Г-образных (Y-образных) наконечников с опор заграждения;
• отворачивание винтов фиксаторов и снятие их с опор;
• снятие сетчатых панелей с опор;
• демонтаж опор заграждения;

Демонтированный комплект заграждения сдается на склад для хранения или утилизируется в установленном порядке.

Для демонтажа используется тот же инструмент, что и при монтаже.
